今月数件の物件で電磁開閉器の交換を行いました。

電磁開閉器とは、電磁力を利用して電気回路の開閉を行う装置で
主にモーターやその他の電気機器のオン・オフ制御等に使用されます。
「マグネットスイッチ」や「電磁接触器」とも呼ばれることがあります。

まずは構造と動作原理など。
電磁開閉器は、主に以下の部品で構成されています。
◎電磁コイル　電流が流れると磁場が発生し、接点を動かす役割を担います。
◎可動接点と固定接点　接点が閉じることで回路が通電し、開くことで回路が遮断されます。
◎スプリング　通電が停止したときに接点を元の位置に戻すために使われます。
電磁コイルに電流が流れると磁場が発生し、この磁力によって
可動接点が固定接点に吸引され、回路が閉じて通電します。
逆に、電流が止まると磁力が失われ、スプリングの力で接点が開き回路が遮断されます。

用途としては
・モーターのオン/オフ
・電力回路の保護や制御
・機械装置の自動制御
…等々 様々な機械に使用されています。

そんな重要な部品ですが、長年使用すると接点の劣化による摩耗などで接触抵抗が変化して
電圧がかかっても電気を流せず、機械式駐車場内の機器の誤作動や不具合を起こす原因となります。
また、抵抗値が大きくなって信号の切り替え不良などが発生したり、
最悪の場合には誤作動を感知できず、誤作動発生時にエラー停止せずに機械破損へ繋がることもあります。

そうなる前の保全工事、様子を見てみましょう。

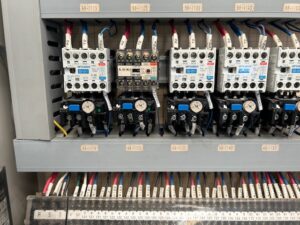

それぞれ順次交換しています 今回は左から2番目

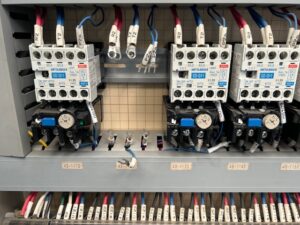

取り外しました

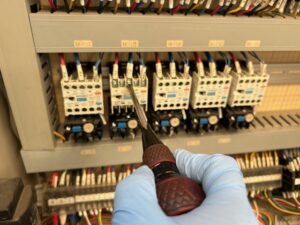

しっかりと取り付けます

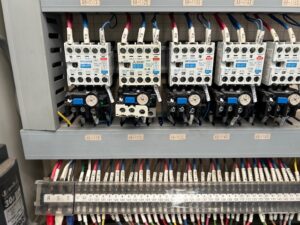

無事に完了
